Dachfenster Ergänzung

Ich hatte es in den drei Beiträgen zum Einbau der Dachfenster schon erwähnt, dass es Schwierigkeiten mit der Dichtigkeit gegeben hat.

Heute, zwei Jahre nach dem Ausbau will ich noch mal auf die Problematik eingehen.

Der Fehler

Die Adapter hätte ich nicht mit Dekaseal M5 kleben sollen UND vor allem nicht mit großem Druck. Als Hobbyschreiner neige ich dazu Klebestellen mit großem Druck zu verarbeiten. Das ist hier aber nicht angebracht. Insbesondere weil das Dach aus GFK besteht, aber das gilt sicher auch für Metall. Der Kleber ist ein flexibler Kleber, das heißt er kann minimale Bewegungen zwischen den Klebestellen ausgleichen. Das kann er aber nur, wenn man ihm dafür Raum, bzw. Spielraum lässt.

Die Korrektur

Ich habe bei zwei Dachfenster beim erneuten Einbau auch keinen Kleber mehr benutzt. Den braucht es auch nicht, denn die Fenster (sowohl beim Heki als auch beim Maxxfan) werden durch Verschraubung der Rahmen aneinander gedrückt und erhalten dadurch ihren Halt. Dazwischen braucht man nur Dichtmasse und die muss flexibel sein. Die verschiedenen Materialien (bei mir sind es drei) bewegen (dehnen und zusammenziehen) sich bei Temperaturschwankung unterschiedlich.

Also habe ich Dekaseal 8936 genommen, das ich auch für die Seitenfenster benutzt habe.

Seitdem hatten wir einige starke heftige Regenfälle und die nachgearbeiteten Fenster SIND DICHT!

Dachhauben Rahmen

Ich hatte lange Zeit mit einer undichten Dachhaube zu kämpfen. Am Freitag hatte ich mich, nach vielen vergeblichen Versuchen mit noch mehr Kleber dem Wasser Einhalt zu gebieten, entschlossen das Teil komplett zu demontieren und neu einzusetzen. Das Problem liegt (lag) eigentlich daran, dass der Movano ein GFK-Dach hat und die GFK Haut ist keine 3mm stark. Stabilität bekommt die durch Rillen, die längs zum Fahrzeug verlaufen. Diese Rillen musste ich ja für den Dachhaubeneinbau mit einem selbst gemachten Adapter ausgleichen. http://jukiwuki.com/tag/dachhauben

Den Adapter hatte ich mit DEKAsyl M2 auf das Dach geklebt und bei zwei Fenster hat das auch prima funktioniert. Nachdem ich die undichte Dachhaube ganz ausgebaut hatte, wurde mir klar, worin das Problem besteht. Übt man Druck von oben auf den Adapter oder das GFK in der Nähe der Haube aus, dann lässt sich das GFK ein zwei Millimeter eindrücken, dass macht der steife Adapter allerdings nicht mit und somit löst sich wohl der Kleber zwischen diesen beiden sehr unterschiedlich beschaffenen Materialen. Vielleicht habe ich beim Einbau der Solarpanellen mich mal unachtsam auf dem Dach abgestützt und dabei hat sich der KIeber gelöst, keine Ahnung.

Verstärkungsrahmen und kein Kleber

Damit das zukünftig nicht mehr passieren kann, habe ich den Hilfsrahmen, der von unten den Abstand zwischen Rahmen der Haube und dem Dach ausgleicht, verstärkt und von unten gegen das Dach verklebt. Damit versteife ich das GFK und verhinder, dass es sich von oben eindrücken lässt.

Montage des Verstärkungsrahmen

Bei der Demontage fiel mir noch auf, dass die Klebeschicht durch das Verpressen sehr dünn war (bin ich halt so von meinen Holzarbeiten gewohnt). Bei der Reparatur habe ich nun anstatt Kleber das Dichtmaterial DEKAsyl 8936 genommen, das bleibt dauerhaft elastisch und kann dicker aufgetragen werden: Das Zeug nutzt man sowieso um Dachhauben und Fenster wasserdicht zumachen.

Da wir hier am Samstag starken und anhaltenden Regen hatten, war das gleich der ulimative Test. Und es hat gehalten!!!

Endlich die Rahmen eingebaut

Diese Undichtigkeit hatte mich bisher auch davon abgehalten die Verkleidung der der Dachhauben von innen zu montieren, die liegen schon seit Wochen fertig in der Werkstatt und verstauben. Nun habe ich die Teile entstaubt und eingebaut, sieht doch gleich wieder ein Stück wohnlicher aus.

Dachfenster Teil 3

MaxxVan

Damit wir bei schlechtem Wetter und geschlossenen Schiebetür noch eine Luftzirkulation haben, wurde eine Dachhaube mit Lüfter angeschafft. Wir haben uns dann gleich für die teurere Variante entschieden und den MaxxVan gekauft.

Für den Einbau konnte ich das selbe Verfahren, wie bei den einfachen Dachfenstern nutzen. Einen Ausschnitt von 400×400 mm und den entsprechenden Adapter.

Ich musste allerdings einen kräftigeren Holzrahmen für innen bauen. Einmal für die Verstärkung aber auch, weil das Fenster von oben verschraubt wird. Dafür hatte ich dann auch in den Adapter die passenden Löcher vorgebohrt, damit die Schrauben leichter den Weg in den Holzrahmen finden.

Hier sieht man die Löcher, durch die die Schrauben in den darunter liegenden Holzrahmen verschraubt werden.
So sieht es von unten (noch ohne Holzrahmen) aus.
Hier mit montiertem Holz- und Kunststoff-Rahmen

Ich verzichte hier mal auf die Beschreibung der Funktionsweise der Haube. Dazu haben schon sehr viele Kollegen im Netz Beiträge gepostet und Videos abgelegt.

Wir hoffen, dass wir bei nassem Wetter die Feuchtigkeit aus dem Auto und in heißen Nächten etwas kühle Luft in den Wagen saugen können.

Dachfenster Teil 2

einfache Dachhauben

Nachdem ich in Teil 1 über die Herausforderungen zum Einbau von Dachhauben in einem GFK Dach mit starker Struktur geschrieben habe, komme ich hier jetzt zum eigentlichen Einbau.

Die Schablonen aus Polyethylen  waren fertig und passten gut aufs Dach. Zwar hatte ich die Ausfräsungen mit meiner Oberfräse und einer Schablone gemacht, aber die Winkel von 25° hatte ich mit dem Stechbeitel per Handarbeit gemacht. Das führt natürlich zu kleinen Ungenauigkeiten. Die Adapter haben also etwas Spiel, was aber kein Problem sein sollte, da ich ja auch noch Platz für die Klebemasse brauche.

Nun fing die selbe Zitterpartie wieder an, wie bei den Seitenfenster. Die Platzierung ausgewählt und die Schablone zum Anzeichnen genutzt. Noch mal nachgemessen und dann musste das erste Loch gesägt werden. Vier Ecken, vier Löcher und her mit der Stichsäge.

Ging eigentlich ganz gut!

Den Karton, der auf dem Bild zusehen ist hatte ich vorher unter den Ausschnitt geklebt. Dieses GFK entwickelt beim Sägen und Feilen einen nicht ganz ungefährlichen Staub. Damit der sich nicht im ganz Fahrzeug verteilt, hatte ich damit eine Art Auffangwanne. Das hat gut funktioniert, von oben dann gleich mit dem Staubsauger geleert, war das eine saubere Sache.

Auch während des Sägen habe ich versucht möglichst viel von den Spänen gleich abzusaugen.

So sieht es aus, wenn der Adapter „Probeliegen“ macht.

Die Adapter liegen gut auf.

Erstes „Probeliegen“ des Fensters, passt!

Dann habe ich die Flächen mit Petroleum gereinigt und mit DEKAsyl MS 2 einen dicken Strang aufgetragen. Adapter drauf und andrücken, bis das Zeug an den Seiten herausquellt. Noch mit ein „paar“ Klemmen angedrückt und eine Nacht trocknen lassen.

Ergänzung von August 2020

Später hat sich herausgestellt, dass DEKAsyl MS 2 die falsche Wahl war. Ich hatte bei einem Fenster Wassereinbruch bei starken Regen. Zunächst habe ich es mit Nachbesserungen, also noch mehr DEKAsyl versucht, hatte aber keinen Erfolg damit. Das Problem liegt an dem GFK Dach, das ist nämlich flexibel, während sowohl der Rahmen, also auch das DEKAsyl fest und damit starr wird. Vermutlich habe ich mich irgendwann später mal bei den Arbeiten auf dem Dach in Sachen Solaranlage mal auf dem Dach aufgestützt. Dabei gibt das GFK nach und löst sich von der festen Klebestelle. Dadurch wird die Verbindung gelöst.

Ich habe dann später bei einem Fenster das DEKAsyl MS 2 gegen DEKAsyl 8936 (das ist die graue flexible Dichtungsmasse für den Fenstereinbau) getauscht. Da das Zeug dauerhaft felxibel bliebt, gleicht das ein gewisses Maß an Bewegung des GFK aus, geht mit. Seitdem ist alles dicht.

Siehe auch Ergänzung vom 07.07.2022

von oben
von unten

Am nächsten Tag konnte ich dann den eigentlichen Einbau vornehmen. Wieder alle Flächen gereinigt und dann DEKAseal 8936 grau in einer dicken Wurst aufgetragen. Das Zeug ist echt zäh, hatte anschließend einen „Tennisarm“. Aber die Anschaffung einer Druckluft-Presse war es mir trotzdem nicht wert.

Fenster vorsichtig auf den Rahmen legen und wieder leicht andrücken, bis das Zeug überall hervorquellt.

So sieht es dann fertig aus.

Damit der Beitrag hier nicht zu lang wird, habe ich über die Fenstertypen, deren Verwendungszweck und Anordnung einen eigenen Beitrag geschrieben.

Hier geht es jetzt weiter mit dem Einbau. Bei diesem Fenster wird von unten ein Kunststoff-Rahmen verbaut. Der wird mit dem Fenster verschraubt und zieht die beiden Hälften zusammen, so das die Dichtmasse noch mal etwas mehr zusammengedrückt wird. Nun brauchen diese Fenster aber eine Mindeststärke, die mein Dach aber nicht hergibt. Man kann zwar die im Fenster sitzenden Gewindebolzen kürzen und damit auch den Abstand, aber ich habe ja das Problem mit den Profilen. Auf den Fotos kann man sehen, dass die innen entsprechend negativ sind. Damit habe ich also innen auch keine gerade Fläche. Allerdings muss ich da ja nichts abdichten, muss mir also nicht noch einen Adapter bauen. Da reicht ein einfacher Holzrahmen, auf dem der untere Fensterrahmen aufliegt.

Leider habe ich kein Foto des Holzrahmens, aber hier kann man das Profil des Daches gut sehen.

Von diesen Fenstern habe ich zwei verbaut. Das dritte hat einen etwas anderen Aufbau und der untere Rahmen wird nicht von unten mit dem oberen Rahmen verschraubt, sondern von oben in den darunter liegenden Holzrahmen.

Dazu aber mehr in Teil 3.

Dachfenster Teil 1

Wir hätten im Dach gerne auch große Fenster gehabt, aber leider lässt das Kunststoff-Dach des Movano das nicht zu. Wie schon erwähnt, bin ich 193 cm groß und brauche für Stehhöhe im Fahrzeug einen H3. Das gibt es beim Movano aber nur mit aufgesetztem GFK Hochdach. Damit ein solches Dach die benötigte Stabilität (Versteifung) hat, werden a. große Querstreben in kurzen Abständen verbaut und b. hat das Dach in Längsrichtung 10mm hohe Rillen.

Von innen

Die Querstreben innen verhindern den Einbau großer Fenster, Zudem hat das Dach eine Biegung und ab ca. 700 mm in der Breite bekomme ich dasselbe Problem, wie beim Einbau des Seitenfenster. Der Abstand an den Seiten wird so groß, dass ich die Fenster nie dicht bekommen würde.

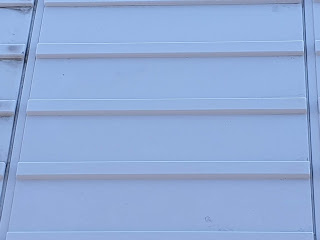

Die Abstände der Streifen liegen bei 145 mm. Schnell war klar, dass bei einem Fenstermaß von 400×400 mm mehrere Rillen zu überbrücken sind.
Fahrzeuge mit Blechdach haben zwar auch ein solches Profil, aber die Erhebungen sind selten höher als 3-4 mm. Diese kann man mit Dichtungsstreifen recht einfach überbrücken.

Dann sah ich ein youtube Video, bei dem der Ausbauer eines Mercedes Sprinter einen Adapterrahmen gekauft hatte, die Erhebungen genau überbrückt und damit für den Fenstereinbau eine glatte Oberfläche bietet. Naja dachte ich mir, wenn es einen Adapter für einen Sprinter gibt, dann sollte es für Movano und Renault Master auch sowas geben.
Gibt es auch, aber nur für die halbhohen (H2) Fahrzeuge mit Blechdach 🙁

Nun denn DIY also fing ich an mich mit dem Gedanken anzufreunden, dass ich einen solchen Rahmen selber bauen muss. In meiner kleinen Schreinerwerkstatt habe ich genügend Geräte, die mir helfen würden. Also erstmal ein Muster aus meinem Lieblingsmaterial Holz hergestellt. Drei Versuche und zwei Wochenende später hatte ich mit Kiefernholz einen Adapter gebaut der passt.

Muster in der Sketchup-Zeichnung

So weit so gut, aber aus Holz konnte der Adapter nicht sein, das Holz würde sich voll Wasser saugen und eine Fläche von ca. 15 mm in der Höhe und auf eine Breite von 400 mm würde ich mit Dichtmasse nie dicht bekommen. Kunststoff muss her, aber welches. Ich habe nur ganz wenige Erfahrung mit diesem Material und kenne auch leider niemanden, der diese hat.
Zum Glück gibt es ja das Internet. Hier bin ich dann auf einen Lieferanten gestoßen, der verschiedene Materialien in Plattenform liefert. Polyethylen 15 mm stark 460×460 mm in schwarz. Das lässt sich ganz gut bearbeiten, kann man fräsen und sägen wie Holz.

Wie es weitergeht, beschreibe ich in einem zweiten Teil, da wird dann auch der Einbau beschrieben.

Fenstertypen, Anordnung und Verwendung

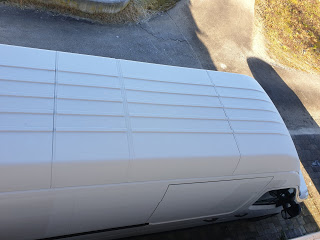

Das Dachprofil

Ich hatte in den vorangegangenen Beiträgen ja schon davon berichtet, dass es bei unserem Movano einige Einschränkungen durch das GFK Hochdach gibt. Ein ausgeprägtes Dachprofil sowie sehr enge und große Quer-Verstrebungen machen es nicht leicht. Auch das Material hat eine ganz andere Stabilität als Blech.

Die Dachhauben

Das wirkt sich natürlich auch auf die Anordnung der Dachhauben aus, eine für uns passende Anordnung der Dachhauben bzgl. des Lichteinfalles im Innenraum war nicht ganz möglich. Die Zwischenräume zwangen uns dazu, etwas vom ursprünglichen Konzept abzuweichen. Hinzu kommt, dass das Dach in Querrichtung einen leichten Bogen beschreibt. Der Einbau schöner breiter Dachhauben war nicht möglich. Trotzdem sind wir mit dem Kompromiss sehr zufrieden.

So kam es nach langer Überlegung und Diskussion zu der Entscheidung zwei Dometic Mini Heki Style Dachhauben für den Lichteinfall von oben zu nehmen.

Dometic Mini Heki Style eingebaut und geöffnet

Für die Lüftung die MaxxFan Belüftungshaube von AIRVA.

Die MaxxFan Lüftungshaube hat den Vorteil, dass sie auch bei Regen geöffnet werden kann und der Ventilator die Luft rein- oder raussaugen kann. die Öffnung ist unterhalb der Haube. Dabei kann die Haube mit einem Elektromotor bewegt werden. Das wird an regnerischen Tagen und entsprechenden Kochorgien dafür sorgen, dass die Luftfeuchtigkeit in Grenzen gehalten werden kann.

Quelle: AIRVA
Hier im eingebauten Zustand
Von unten sieht man die Bedienelemente.
Allerdings gibt es für die Bedienung auch eine Fernbedienung.

Anordnung der Dachhauben

So haben wir uns entschieden den MaxxFan und ein Heki im hinteren Teil zu verbauen (das liegt dann später auf Höhe des Bettes) und ein Heki im vorderen Teil (wo dann später die Küche sein wird.

Und so sieht das Ganze von oben aus.

Die Seitenfenster

Da ich den Einbau schon umfangreich beschrieben habe (http://jukiwuki.com/einbau-seitenfenster), will ich hier nur noch auf den Fenstertyp eingehen. Auch hier haben wir uns für den bekanntesten Hersteller Dometic entschieden. Dometic Seitz S4 (1.000×500 mm). Die Größe wird ja durch die Bauweise des Movano vorgegeben. Wir wollten auf jeden Fall einen maximalen Lichteinfall im Schlafbereich und in der Küche haben. Zum Thema Wohnkonzept wird es noch einen eigenen Beitrag geben.

Warum sonst keine Fenster?

Ansonsten werden wir keine weiteren Fenster mehr einbauen. Weder in der Schiebetür, bzw. auf der gesamten rechten Seite, noch in den Hecktüren. Ich werde die Frage in der Überschrift eigentlich im Beitrag zum Wohnkonzept beantworten. Nur für den Fall, dass an dieser Stelle die Frage aufkommt, warum keine Fenster im Heck oder auf der rechten Seite.
